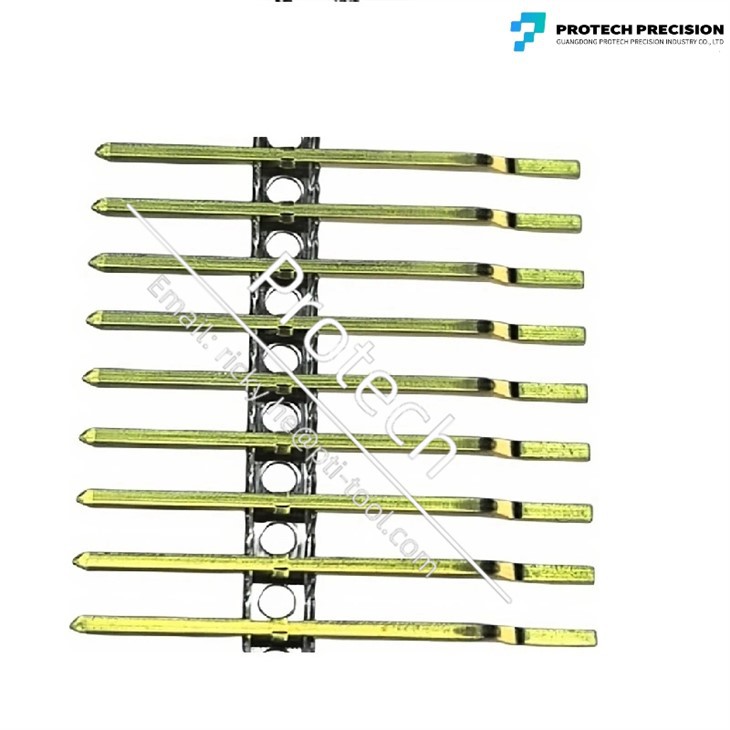

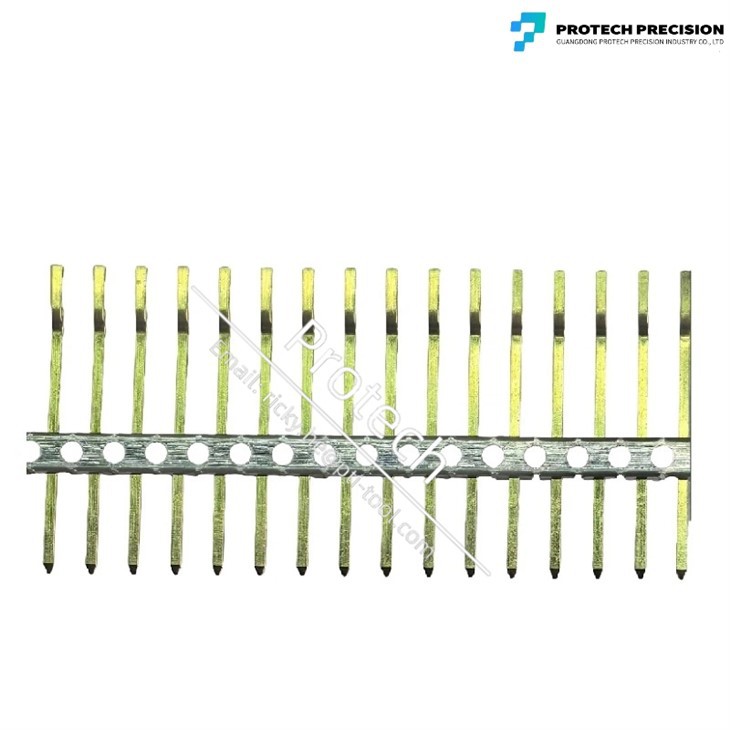

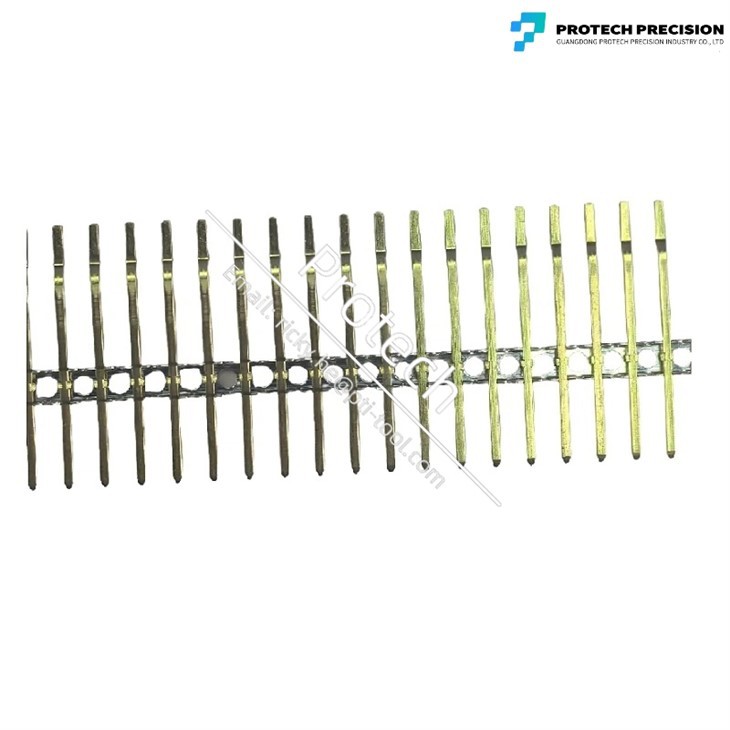

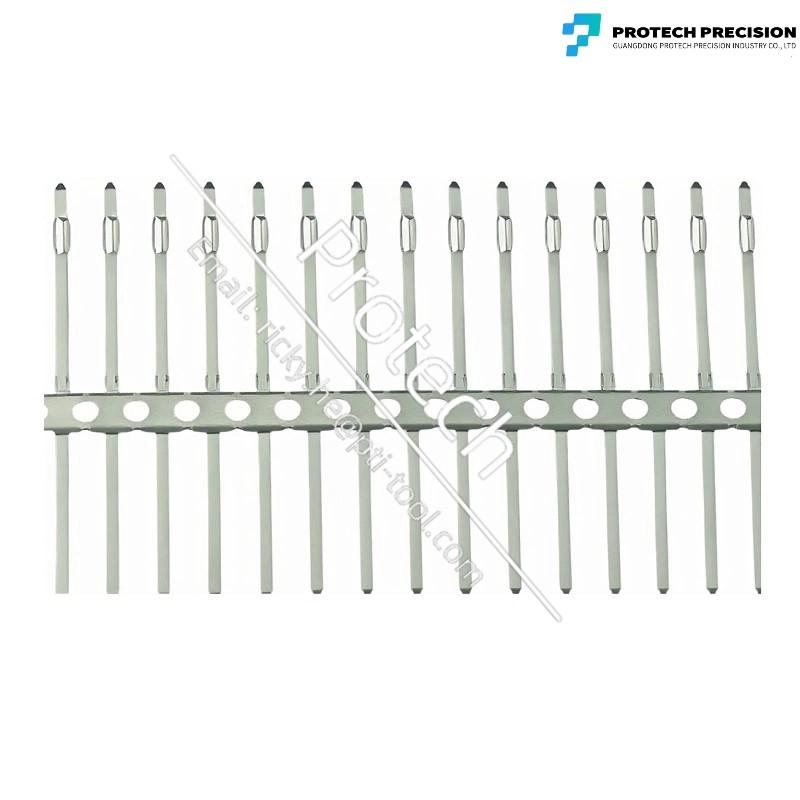

Precizeca Stamping Kvadrataj Terminaloj Bandolier Pin Stamping|0.3-0.64mm Konektiloj Stiftoj
Realigite por Kritikaj Konektoj
En la mondo de alt-precizeca elektroniko kaj elektromekanikaj asembleoj, la fidindeco de ĉiu komponanto estas ne-negocebla. NiaPrecizeca Stamping Square Terminals/Bandolier Pinsne estas nur partoj; ili estas la fundamentaj ligiloj certigante signalan integrecon, potenco-liveradon kaj mekanikan stabilecon en viaj plej postulemaj aplikoj. Fabrikitaj en nia plene atestita, vertikale integra instalaĵo, ĉi tiuj terminaloj reprezentas la pinton de stampa teknologio, kombinante superajn materialojn, altnivelan ilan dezajnon kaj rigoran procezkontrolon.
Superrigardo pri Produktaj Specifoj
|
Kategorio |
Specikaj Detaloj |
|
Produkta Nomo |
Precizeca Stamping Kvadrataj Terminaloj Bandolier Pin Stamping 0.3-0.64mm Konektilo Stiftoj |
|
Produkta Materialo |
Latuno (C2600), Kupro (C1100), Fosfora Bronzo (C5191, C5210). Specialaj Alojoj: C18070, C7025. Formo: Metala Strio/Bobeno. |
|
Tegaĵo Spec |
Oro: 0.3-3μm per ASTM B488 (Medicina grado) Arĝento: 2-5μm por kurenta denseco de 100A/in² Stano: 1.5-8μm mate/satena finpoluro |
|
Muldila Strukturo |
Modula, Progressive Die (Kontinua Stamping Die). |
|
Pretiga Teknologio |
Alta-Rapideca Precizeca Progresema Stampado, En-Preta Tegaĵo (Selektema). Aŭtomatigita Vida Inspektado Havebla. |
|
Fabrika Produktada Kapacito |
17 gazetaroj (25T-110T). Volumo: Milionoj da pecoj/monato. Plena interna ilo-dezajno kaj fabrikado. |
|
Ĉefa Aplika Gamo |
Aŭtomobila Elektroniko, Aerospaco, Medicinaj Aparatoj, Komunikado (5G/6G) Infrastrukturo, Alta-Fiindeco Industriaj Kontroloj. |
Kial Niaj Kvadrataj Terminaloj & Bandolier-Pingloj Staras Apart
Ni specialiĝas pri transformado de metalaj strioj en senmankajn, alt-volumajn precizecajn komponentojn. Jen kio difinas nian produkton kaj servon:
Altnivela Elekto de Materialoj kaj Sperto:Ni uzas alt-efikecajn alojojn inkluziveLatuno (C2600), Kupro (C1100), kaj Fosfora Bronzo (C5191, C5210, C5191). Por specifaj bezonoj de alta-forto, alta-konduktiveco, ni laboras kun alojoj kielC18070 (Kupra Kroma Zirkonio) kaj C7025 (Kopra Nikela Silicio). Nia profunda metalurgia scio certigas, ke ni elektas la optimuman gradon por la postuloj de via aplikaĵo pri kondukteco, printempaj propraĵoj, lacecrezisto kaj lutebleco. Ĉiuj materialoj estas fontitaj de atestitaj muelejoj, kun plena spurebleco.
Realigite por Precizeco kaj Konsistenco:Ĉiu terminalo kaj stifto estas produktitaj laŭ postulataj toleremoj, ofte ene de ± 0.005 mm. La kvadrata fina dezajno disponigas superan kontaktan vicigon kaj stabilecon kompare kun rondetaj variantoj, decidaj por sekura pariĝo en konektiloj kaj PCB-montoj. La bandoliero (portanta strio) estas precize-dizajnita por faciligi aŭtomatigitan, altan-rapidecan asembleon dum malhelpante partmalformadon aŭ misalignon.
Altnivela Modula Progresema Die Teknologio:Niaj poŝtmarkoj estas produktitaj uzanteModulaj Strukturitaj, Progresemaj Dies. Ĉi tiu dezajno ne temas nur pri produktado; temas pri longviveco, konservebleco kaj stabileco. Ĉefaj avantaĝoj inkluzivas:
○ Nekomparebla Fortikeco:Kernaj komponantoj estas kreitaj el altkvalitaj ilaj ŝtaloj kielSKD11, DC53, kaj alt-rapidecaj pulvorŝtaloj ASP23/ASP60/CF-H40S, certigante plilongigitan ilan vivon eĉ dum stampado de abrazivaj aŭ malmolaj materialoj.
○ Simpligita Prizorgado kaj Rapida Ŝanĝo:Modula dezajno permesas anstataŭigi specifajn eluzeblajn partojn (ekz. stampilojn, enmetojn) sen malmuntado de la tuta ĵetkubo, minimumigante malfunkcion.
○ Gvidite de Internaciaj Normoj:Ni konstruas niajn ĵetkubojn alMeusburger, Hasco, kaj Misuminormoj, garantiante komponenthaveblecon, interŝanĝeblecon kaj tutmondan servadon.
○ Alta-Rapideco, Alta-Voluma Produktadkapableco:Kun17 dediĉitaj kontinuaj stampaj gazetaroj intervalantaj de 25 ĝis 110 tunoj, inkluzive de precizecoYamada Dobby 30T kaj 40T maŝinoj, ni estas konstruitaj por skalo sen oferi kvaliton. Ĉi tiu floto permesas al ni kongrui la idealan gazetaron al la komplekseco kaj tuna postulo de via parto, optimumigante produktan efikecon kaj partintegrecon.
○ Preter Produktado: Via Partnero en Propraj Iloj kaj Dezajno:Ĉi tio estas nia kerna diferenciganto. Ni estas afonto-fabrikisto. Nia en-teamo de inĝenieroj, kunpli ol 15 jarojn da meza sperto, partneras kun vi de koncepto ĝis amasproduktado.

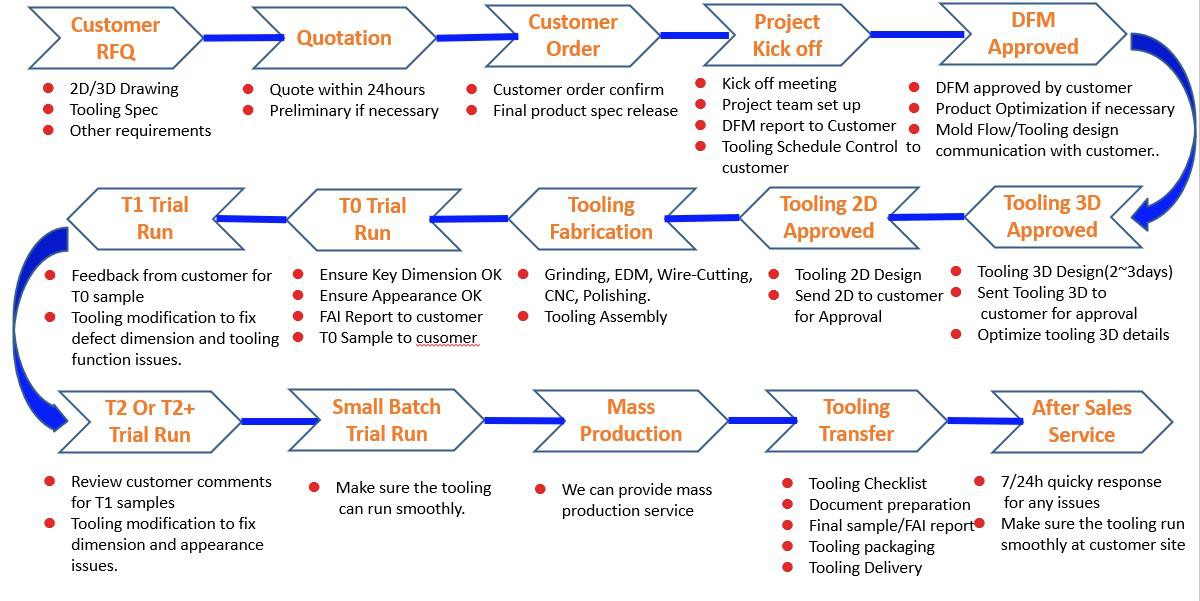

Kiel Ni Laboras?
Nia Ampleksa Serva Fluo
DFM (Dezajno por Fabrikado) Takso
Ni analizas viajn 2D/3D desegnaĵojn por optimumigi dezajnon por stampado, sugestante plibonigojn por kosto, fortikeco kaj rendimento.
01
Inĝenieristiko Simulado
UtiliganteCAE-analizo kaj muldila flusimulado, ni proaktive antaŭdiras kaj mildigas eblajn problemojn kiel deformado, fendeto, risorto kaj streĉa koncentriĝo antaŭ tranĉado de ŝtalo.
02
Precizeca Tooling Development
Plena3D/2D muldilo-dezajno, sekvita de maŝinado, muntado, kaj provado-en nia propra laborejo. Ni kontrolas la tutan muldilon-faradprocezon.
03
Prototipado kaj Pilotaj Kuroj
Ni provizas specimenojn por via validigo, certigante ke la parto plenumas ĉiujn specifojn.
04
Sistema Amasa Produktado & Kvalita Asekuro
Post aprobo, ni transiras al nia kontrolita alt-voluma produktadlinio, subtenata de nia integra kvalito-administra sistemo.
05
Altnivela Tooling Room Display
Nia Promeso pri Kvalito kaj Fabrikado
Via fido estas konstruita sur nia kapablo liveri konstante. Ni pruvas tion per tangeblaj aktivoj kaj atestiloj:
● Atestita Kvalita Administra Sistemo:Ni estas anISO 9001:2015, IATF 16949:2016 (por aŭto), kaj ISO 14001:2015 atestitafabriko. Nia kvalitkontrolo estas procezo-enigita, ne postpenso.
● Fin-al-Proceza Kontrolo:Nia sistemo SQCDP (Sekureco, Kvalito, Kosto, Livero, Homoj) regas ĉiun etapon:
○ Envenanta Materiala Inspektado:Spektrometra konfirmo de materiala grado kaj mekanika posedaĵtestado.
○ En-Proceza Kontrolo:Unua-artikola inspektado (FAI), statistika procezkontrolo (SPC) pri kritikaj dimensioj, kaj regulaj iluzokontroloj.
○ Fina Inspektado & OQC:Ampleksaj kontroloj inkluzive de kritika dimensia Cpk-analizo, surfaca finaĵo kaj paka integreco antaŭ sendo.
● Produktadkapacito & Datumoj:Per nia 17-gazeta linio kaj tri-ŝanĝa operacio, ni povas produktimult-milionojn da pecoj monatede ĉi tiuj terminaloj. Nia tipa ilanta plu-tempo por nova kompleksa progresema ĵetkubo estas8-10 semajnoj, kun amasproduktado dekliv- tuj post specimena aprobo.
Alta Precizeca Progresema Stamfa Maŝino
| Ero | Maŝino Tipo | Marko | Lando de Originalo | Tonaro | Priskribo | Kvanto | Entute |
| 1 | Stamfado | Yamada | Japanio | 30T | CD25-35.Stroke No 200-1000 SPM | 1 | 17 |
| 2 | Yamada | Japanio | 40T | CD25-35.Stroke No 200-1000 SPM | 2 | ||
| 3 | Kyon | Japanio | 25T | H45DB.Stroke No 200-800 SPM | 1 | ||
| 4 | Mikrono | Tajvano | 25T | CD25.Stroke No 200-800 SPM | 2 | ||
| 5 | Mikrono | Tajvano | 30T | H30DB.Stroke No 200-1000 SPM | 2 | ||
| 6 | Mikrono | Tajvano | 40T | C40.Stroke No 200-800 SPM | 1 | ||
| 7 | Taijishan | Ĉinio | 25T | TJS-25.Stroke No 200-600 SPM | 4 | ||
| 8 | Junularo | Ĉinio | 40T | YSC-40.Stroke No 200-600 SPM | 1 | ||
| 9 | Kingteng | Tajvano | 110T | OCP-110N.Stroke No 50-100 SPM | 1 | ||
| 10 | Xieduan | Ĉinio | 110T | APC-110N.Stroke No 50-100 SPM | 2 |
Stamping Workshop Display
Aplika Amplekso: Kie Precizeco Renkontas Postulon
Niaj Precizaj Kvadrataj Terminaloj estas dezajnitaj por funkcii en medioj, kie fiasko ne estas eblo:
Aŭta Elektroniko:ECU-konektiloj, sensilterminaloj, lumsistemo-komponentoj, postulantaj IATF 16949-konformecon kaj altan fidindecon sub vibrado kaj termika biciklado.
Aerospaco kaj Defendo:Avionikaj konektiloj, komunikadsistemkomponentoj, kie malpezaj, alta-forto kaj ekstrema fidindeco estas kritikaj.
Medicinaj Aparatoj:Konektiloj pri diagnozaj ekipaĵoj, bildigaj sistemkomponentoj, enplanteblaj aparataj interfacoj, postulanta biokongrueco (kie specifite) kaj senmanka agado.
Sekva-Generacia Komunikado (5G/6G Infrastrukturo:RF-konektiloj, bazstaciokomponentoj, postulantaj bonegan signalintegrecon kaj fortikecon en subĉielaj medioj.
Industria Elektroniko, Robotiko kaj Alta-Fina Konsumuma Elektroniko.
Kaza Studo
Kliento
Eŭropo Plej 3 Konektilo fabrikisto
Apliko
Aŭtomobila BMS-Konektilo
Spec
0.5mm kvadrataj terminaloj kun 0.005mm koplanareco
Jara Postulo
10M pcs ĉiujara volumo, 0ppm difekto celo
Kontrolo de Amasproduktado
● Dimensia CPK: 1.33~1.67(100K-komputiloj specimeno)
● Burr-kontrolo:<3μm (EIA-364-23D compliant)
● Eligo: 2M-komputiloj/monato per die-aro
Via Fidinda Fonto, Ne Nur Provizanto
Elekti nin signifas partneri kun sperta, kapabla kaj respondema origin-fabrikisto. Ni kontrolas la tutan ĉenon deilardezajno (DFM, CAE) kaj fabrikadoalalta-voluma stampadokajgarantio de kvalito. Ĉi tiu vertikala integriĝo tradukiĝas alrektaj kostaj avantaĝoj, pli strikta kontrolo de plumbotempoj (tipe 30-35 tagoj por pograndaj mendoj post ilarpreteco), kaj senekzempla respondemoal viaj teknikaj kaj loĝistikaj bezonoj.
Ni donu asenpaga DFM-analizoen via sekva kvadrata fina stacio aŭ precizeca stampanta projekto. Kontaktu nian inĝenieran teamon hodiaŭ por diskuti kiel ni povas transformi viajn specifojn en fidinda, altvoluma realaĵo.
